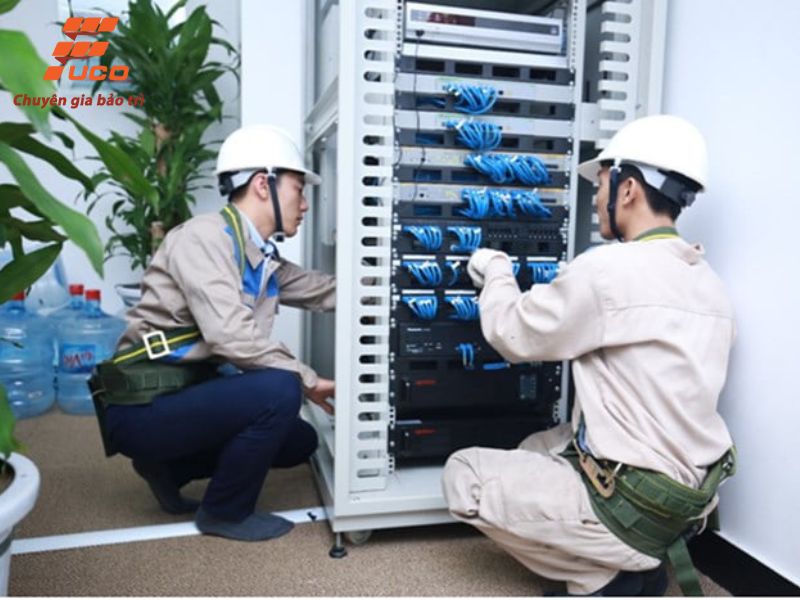

Bảo trì hệ thống mạng: checklist từ rack đến đường cáp

Bảo trì hệ thống mạng cần theo dõi cả những dấu hiệu vật lý không tạo ra cảnh báo rõ ràng. Switch và UPS có thể báo lỗi nguồn, quạt hoặc pin, nhưng đường cáp bị chèn ép, đầu nối lỏng hay patch cord hỏng thường chỉ khiến link chập chờn, lỗi CRC/FCS tăng hoặc tốc độ kết nối thay đổi. Vì vậy, khi người dùng phản ánh “mạng chậm”, đội IT cần kiểm tra song song cấu hình, cáp, nguồn và nhiệt độ thiết bị để tránh bỏ sót nguyên nhân và kéo dài thời gian xử lý.

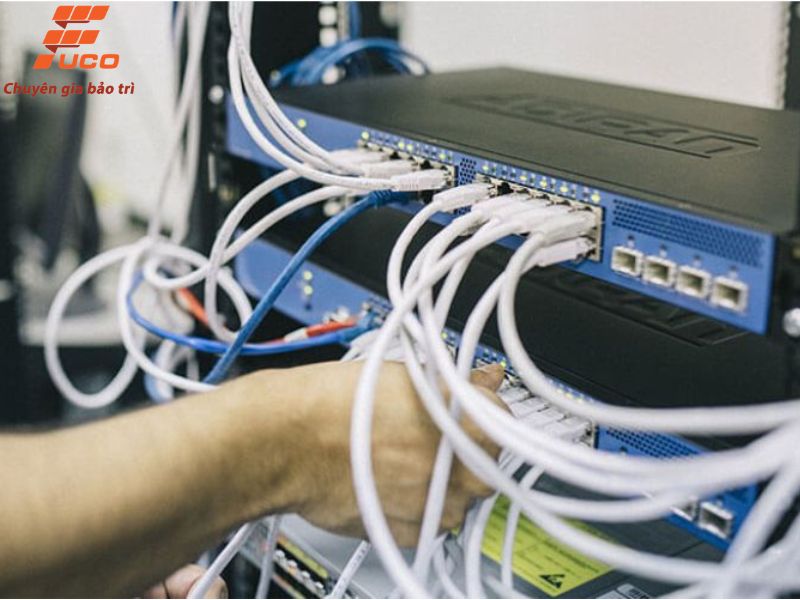

Bảo trì hệ thống mạng phải bắt đầu từ lớp vật lý

Hạ tầng cáp thường được sử dụng lâu hơn thiết bị chủ động. Một tòa nhà có thể thay vài thế hệ switch nhưng vẫn dùng hệ thống cáp được lắp từ ngày bàn giao. Trong thời gian đó, đầu nối và đường cáp có thể chịu ảnh hưởng của độ ẩm, nhiệt, rung, chuột cắn hoặc các đợt cải tạo mặt bằng. Thiết bị được di chuyển, port được thay đổi và tuyến mới được bổ sung nhưng không phải lúc nào sơ đồ cũng được cập nhật đầy đủ.

Sự cố ban đầu thường chưa làm mất kết nối hoàn toàn. Hệ thống có thể chỉ xuất hiện lỗi truyền dẫn tăng nhẹ, cổng chập chờn hoặc tốc độ kết nối thấp hơn dự kiến. Những dấu hiệu này cũng có thể liên quan đến cấu hình, NIC hoặc thiết bị đầu cuối, vì vậy cần kiểm tra song song thay vì mặc định nguyên nhân nằm ở một lớp duy nhất. Đến khi kết nối bị gián đoạn rõ ràng, việc khoanh vùng thường đã khó hơn do không còn dữ liệu để xác định lỗi xuất hiện từ thời điểm nào.

Cách làm thực tế là lưu kết quả ban đầu làm mốc so sánh và xây dựng lịch kiểm tra theo mức độ rủi ro. Đội IT cần biết dấu hiệu nào có thể tự theo dõi, công việc nào xử lý được bằng nguồn lực nội bộ và trường hợp nào phải sử dụng thiết bị đo chuyên dụng.

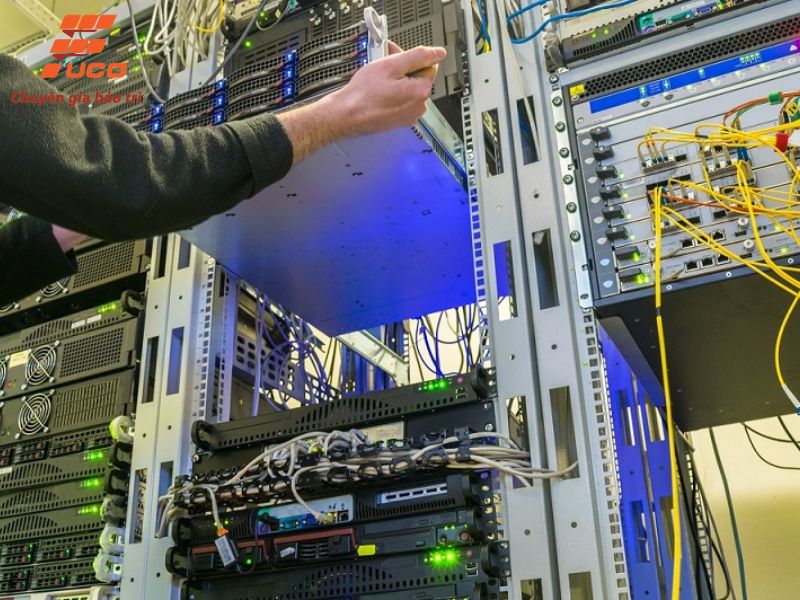

Phạm vi tài sản cần đưa vào kế hoạch

Nếu một hạng mục không có trong danh mục tài sản, nó rất dễ bị bỏ qua trong các kỳ bảo trì. Phạm vi quản lý cần bao quát cả đường truyền, thiết bị và những điều kiện giúp hệ thống hoạt động ổn định.

Tại tủ rack, danh mục nên ghi nhận tủ, thanh đỡ, cửa, khóa, nhãn, patch panel, outlet, patch cord và các phụ kiện quản lý cáp. Phần đường truyền cần bao gồm cáp đồng, cáp quang, ODF, pigtail, đầu nối và các tuyến trục giữa tầng hoặc giữa các khối nhà. Đối với switch, không chỉ ghi model và vị trí mà còn cần theo dõi nguồn, quạt, khe gió, module quang, dây kết nối và rail gắn tủ.

Access point cũng cần được quản lý cùng vị trí treo, anten, uplink, vùng phủ thực tế và nguồn PoE. Những tuyến PoE đang cấp điện cho access point, camera hoặc điện thoại IP cần được nhận diện rõ vì lỗi đường cáp có thể đồng thời ảnh hưởng đến cả kết nối dữ liệu lẫn nguồn điện. Ngoài ra, kế hoạch nên bao gồm UPS, PDU, chuỗi cấp nguồn, tiếp địa, liên kết đẳng thế, hệ thống làm mát và điều kiện môi trường của phòng thiết bị.

Cấu hình logic, firmware và bảo mật thường do đội quản trị mạng phụ trách. Tuy nhiên, nguồn, làm mát và tiếp địa không nên bị bỏ trống chỉ vì thuộc trách nhiệm của bộ phận cơ điện. Khi một mắt xích trong chuỗi vận hành gặp sự cố, hệ thống mạng vẫn có thể dừng dù switch và đường truyền không hỏng.

Lập hồ sơ gốc trước khi bảo trì

Không có dữ liệu gốc thì rất khó kết luận một tuyến cáp đang xuống cấp hay vốn đã không đạt yêu cầu từ đầu. Bộ hồ sơ tối thiểu nên gồm danh mục tài sản có mã và vị trí, sơ đồ tuyến cáp, bố trí thiết bị trong rack, port map đối chiếu từ switch và patch panel đến outlet, nhãn tại hai đầu tuyến cùng kết quả đo được bàn giao trước đó.

Với hệ thống cũ đã mất hồ sơ, doanh nghiệp không nhất thiết phải kiểm tra lại toàn bộ trong một lần. Có thể bắt đầu từ tuyến trục, khu vực vận hành quan trọng, đường cáp thường xuyên phát sinh lỗi và tuyến PoE cấp cho camera hoặc access point. Việc đo, gắn nhãn và cập nhật sơ đồ được thực hiện lần lượt theo từng khu vực. Kết quả đầu tiên sẽ trở thành baseline để so sánh trong những kỳ bảo trì sau.

Mọi thay đổi vật lý đều cần đi cùng nhật ký. Khi chuyển cổng, thay patch cord, đấu lại đầu, dời access point, bổ sung switch hoặc sửa đường cáp, người thực hiện phải ghi nhận nội dung và thời điểm thay đổi. Nếu tài liệu không được cập nhật cùng hiện trạng, port map sẽ nhanh chóng mất giá trị.

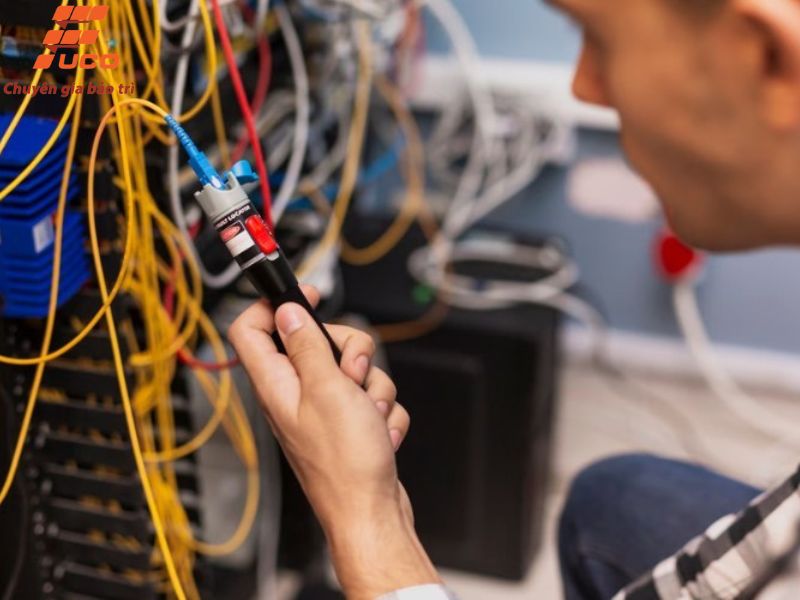

Đo kiểm và nghiệm thu đường cáp

Có 3 cấp độ đo lường để nghiệm thu, doanh nghiệp cần hiểu rõ để đánh giá chính xác kết quả bảo trì:

Xác minh kết nối kiểm tra các lỗi cơ bản như đứt, chập, đảo dây, sai cặp hoặc split pair. Cấp này trả lời câu hỏi đường cáp đã được đấu nối đúng hay chưa.

Đánh giá khả năng đáp ứng xác định tuyến cáp hiện có có thể hỗ trợ tốc độ hoặc ứng dụng mạng dự kiến hay không. Cách kiểm tra này hữu ích khi xử lý sự cố hoặc đánh giá một hệ thống cũ trước khi nâng cấp.

Đo chứng nhận theo tiêu chuẩn thực hiện nhiều phép đo theo giới hạn của category hoặc class đã chọn, sau đó trả kết quả PASS/FAIL và lưu báo cáo. Đây là cấp đo phù hợp khi cần chứng minh hệ thống cáp cấu trúc đáp ứng yêu cầu nghiệm thu hoặc bảo hành của nhà sản xuất.

Chốt danh sách tuyến, loại liên kết và cấu hình thực tế trước khi đo. Sau khi có kết quả đo thì đội ngũ cần xử lý mọi kết quả FAIL, lưu file gốc cùng báo cáo và dùng bộ kết quả này làm baseline.

KPI và hồ sơ bàn giao

KPI nên gọn và đo được. Ba chỉ số dễ hiểu là tỷ lệ bảo trì đúng hạn, MTTR của sự cố vật lý và tỷ lệ sự cố tái diễn trên cùng tuyến hoặc cùng nguyên nhân. Chúng cho thấy kỷ luật thực hiện, khả năng khôi phục và mức độ xử lý tận gốc. Ngưỡng phải thống nhất theo site và SLA.

Để các chỉ số có ý nghĩa, hồ sơ tối thiểu cần có sơ đồ tuyến, bố trí rack, port map, mã tài sản, nhãn hai đầu, file kiểm định gốc, nhật ký bảo trì và thay đổi, vật tư đã thay, nguyên nhân sự cố cùng biên bản sau sửa. Log của UPS, switch và AP nên đồng bộ thời gian để đối chiếu đúng chuỗi sự kiện.

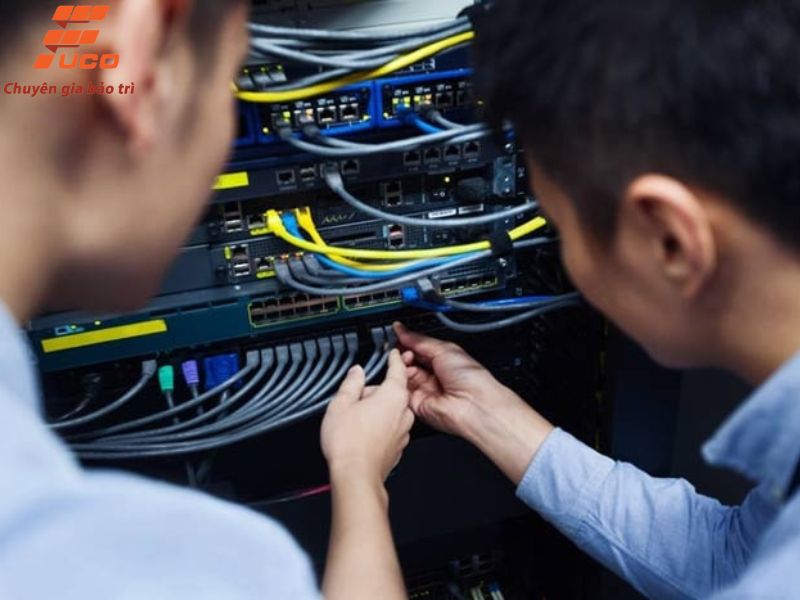

Khi nào cần thuê đơn vị bảo trì bên ngoài?

Đội IT nội bộ có thể tự thực hiện các công việc thường xuyên như kiểm tra tủ rack, đọc cảnh báo và counter lỗi, rà nhãn, patch cord, tình trạng port, kiểm tra access point tại khu vực có phản ánh và cập nhật sơ đồ sau mỗi lần thay đổi. Việc vệ sinh bên ngoài thiết bị cũng có thể tự làm nếu tuân thủ hướng dẫn của nhà sản xuất và yêu cầu an toàn.

Doanh nghiệp nên thuê đơn vị bên ngoài khi cần đo chứng nhận cáp để nghiệm thu, đo chuyên sâu cáp quang, xác minh tiếp địa hoặc khảo sát lại Wi-Fi sau khi cải tạo mặt bằng. Hỗ trợ chuyên môn cũng cần thiết nếu hệ thống cũ đã mất hồ sơ, có nhiều tuyến cáp và tủ rack hoặc phải phối hợp giữa mạng LAN, nguồn dự phòng và các hạng mục điện nhẹ khác.

Nếu hệ thống thường xuyên chập chờn, hồ sơ không còn khớp hiện trạng hoặc doanh nghiệp chưa biết nên bắt đầu từ đâu, hãy liên hệ Fuco qua hotline 0989 832 119. Đội ngũ kỹ thuật Fuco sẽ khảo sát, xác định điểm rủi ro và tư vấn phạm vi bảo trì hệ thống mạng LAN phù hợp.

Xem thêm: Quy trình bảo trì hệ thống điện tòa nhà tổng thể và chuyên nghiệp tại Fuco

Câu hỏi thường gặp về bảo trì hệ thống mạng

Bao lâu nên bảo trì hệ thống mạng một lần?

Văn phòng thông thường có thể kiểm tra nhanh hằng tháng, kiểm tra chi tiết hơn theo quý, kiểm tra pin UPS mỗi sáu tháng và rà soát tổng thể hằng năm. Chu kỳ cần rút ngắn nếu hệ thống hoạt động trong môi trường nóng, ẩm, rung, nhiều bụi hoặc thường xuyên phát sinh lỗi.

Mạng chậm là do cấu hình yếu đúng không?

Không. Mạng chậm hoặc chập chờn có thể liên quan đến cáp bị hỏng, đầu nối lỏng, CRC/FCS tăng, switch quá nóng, nguồn PoE không ổn định hoặc đầu quang bẩn. Tuy nhiên, vẫn cần kiểm tra song song cấu hình, NIC, port và thiết bị đầu cuối thay vì mặc định lỗi nằm ở một lớp duy nhất.

Kiểm định cáp khác gì thử thông mạch?

Thử thông mạch hoặc xác minh kết nối chỉ kiểm tra đường dây có được đấu đúng hay không. Đánh giá khả năng đáp ứng cho biết tuyến có thể hỗ trợ ứng dụng hoặc tốc độ dự kiến. Đo chứng nhận thực hiện nhiều phép đo theo tiêu chuẩn và trả kết quả PASS/FAIL để phục vụ nghiệm thu.

Hệ thống cũ đã mất hồ sơ thì nên bắt đầu từ đâu?

Nên ưu tiên tuyến trục, khu vực quan trọng, tuyến thường xuyên phát sinh lỗi và tuyến PoE cấp cho access point hoặc camera. Song song với đo kiểm, cần lập lại danh mục tài sản, port map, sơ đồ tuyến và nhãn hai đầu.

Phạm vi bảo trì có gồm cấu hình switch và firewall không?

Bài viết này tập trung vào rack, cáp đồng, cáp quang, đầu nối, phần cứng switch, access point, PoE, UPS, tiếp địa và làm mát. Cấu hình, firmware, firewall, backup và chính sách bảo mật thuộc phạm vi quản trị mạng, cần được ghi riêng trong hợp đồng hoặc phân công nội bộ.
